SineWave - aktivni antiharmonski filter za izničevanje harmonikov do 1000kVA

SineWave aktivni antiharmonski filtri do 1000kVA, nevtralizirajo vplive višjeharmonski tokov, ki jih generirajo nelinearna bremena.

Vgradnja aktivnega antiharmonskega filtra v električno instalacijo, pozitivno vpliva na kakovost električnega napajanja, THDI (Total Harmonic Distortion I) se zmanjša za faktor >10, izboljša se cos fi instalacije, harmonska popačenja se omeji na točno določen del instalacije, ni nevarnosti nekontroliranega izklopa zaščitnih stikal zaradi nihanja navidezne moči ter zmanjšuje vplive prehitrega staranja instalacije in vgrajene opreme.

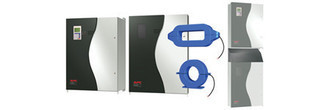

SineWave aktivni antiharmonski filtri so zelo kompaktne naprave, ki se jih montira na steno ali pa kar v električno razdelilno omaro. Zaradi načina priključitve naprave (vzporedno z instalacijo), ne zmanjšujejo zanesljivost napajanja, omogočajo enostavno povečanje kapacitete z vzporedno vezavo več enot.

SineWave aktivni antiharmonski filtri se samodejno prilagajajo naravi bremena, ne glede na to ali je enofazno ali trifazno breme.

Kako prepoznati težave v instalaciji zaradi višjeharmonskih popačenj?

Tipično se v instalaciji pojavljajo sledeči pojavi, ki nakazujejo previsoko vsebnost višjeharnmonskih motenj v električnem napajanju:

• nenavadno visok efektivni tok, nenavadno visoka navidezna moč instalacije,
• nenadzorovani in nepojasneni izklopi zaščitnih naprav,
• poškodbe kondenzatorjev in pojav resonance,
• pregrevanje kablov, transformatorjev, motorjev in energetskih naprav,
• nepravilno delovanje občutljivih bremen,
• utripanje računalniških zaslonov,
• motnje v daljinskem nadzoru in telekomunikacijskih sistemih,
• vibriranje in glasnost (vrteči deli, transformatorji, NN stikalne plošče, ipd.).

Smo specialisti za pripravo ustrezne rešitve v fazi načrtovanja ali že za obstoječo električno instalacijo, kjer na osnovi meritev oblikujemo pravilno rešitev. Na voljo imamo aktivni antiharmonski filter SineWave, ki vam ga lahko testno vgradimo v instalacijo z namenom preizkušanja delovanja in njegove učinkovitosti.

Način delovanja

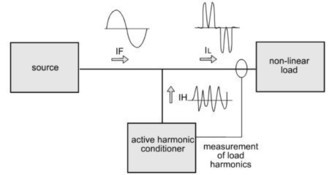

Iz energetskega izvora prihaja izključno osnovna komponeneta (IF) toka bremena. Aktivni filter v realnem času meri harmonike (IH), ki jih povzroča breme.

Tok na vhodu v breme je: IL = IF + IH

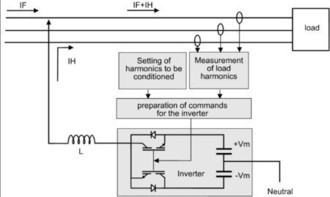

Energija, potrebna za korekcijo, je vzeta iz trifazne mreže ter je shranjena v dušilko L in kondenzatorje, oboji pa so nabiti na napetost med +Vm in -Vm.
Glede na predznak potrebnega harmonskega toka je modulirana širina pulza enega ali drugega kondenzatorja. Moč, oddana v breme, je odvisna od:

•     izmerjenih vrednosti harmonikov;
•     zahtev uporabnika, ki jih je postavil pri konfiguraciji sistema. Tokovni transformator določa spekter (osnovni val in harmonike) toka, oddajanega v breme.

Uporabnik lahko izbira:

•     korekcijo vseh harmonikov ali korekcijo samo nekaterih harmonikov;
•     kompenzacijo cos fi z ustvarjanjem toka osnovne frekvence, vendar premaknjenega proti napetosti za 90°.Glede na zahtevo uporabnika in izmerjene vrednosti, procesor pripravlja krmiljenje inverterja, ki se po meritvah izvaja v eni fazi.

Napajanje SineWaveTM je vedno trifazno, vendar je kljub temu možna tudi korekcija enofaznih bremen.

Za dodatne informacije v zvezi s problematiko višjeharmonskih popačenj in njihovo rešitvijo, predlagamo, da si ogledate nekaj dokumentov pod poglavjem prenos.
